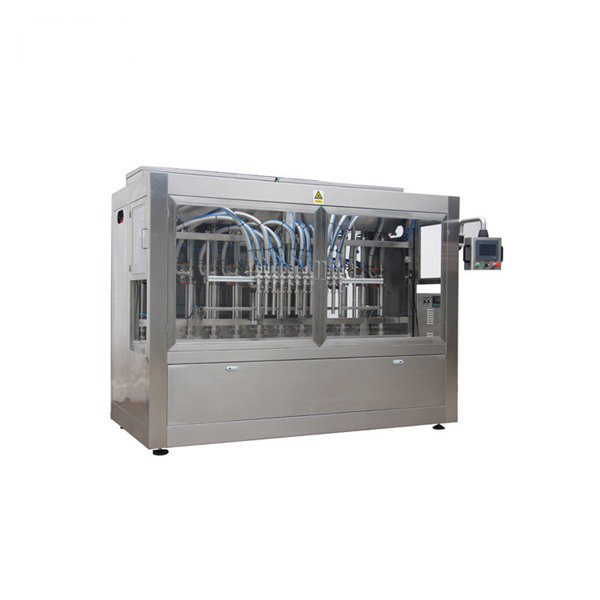

Maszyna Sprawdzona na arenie międzynarodowej, wysokiej jakości pneumatycznie napełniany tłok sterowany serwomechanizmem PLC z najnowszą technologią - cylinder ze stałym produktem (strzykawka) przymocowany do cylindra pneumatycznego w jednym wierszu, co zapewnia lepszą żywotność podczas napełniania uszczelek strzykawek, a tym samym brak wycieków, które występują w maszynach z napędem mechanicznym z cylindry oscylacyjne.

Całkowicie w konstrukcji ze stali nierdzewnej.
Głowice lub dysze z cylindrami produktu (strzykawkami), zespołami zaworów, zespołami skoków.
Unikalny pod względem wymienności.
Szybka zmiana i minimalny czas przestoju.
Maszyna pokryta obudową do odkażonego napełniania do maszyn wielogłowicowych (opcjonalnie)
Wszystkie wykupione pod marką międzynarodową lub importowane.
Wszystkie regulacje są wolne od narzędzi i bardzo przyjazne dla operatora.
Wysokiej jakości importowana maszyna zastępcza.
Dokładność napełniania ± ½%

System napełniania

Dysza nurkowa z regulowaną głębokością nurkowania w zależności od zmian wysokości butelki.
Pneumatycznie otwierana / zamykana dysza z dodatnim odcinaniem z oddzielnym cylindrem pneumatycznym w celu zmniejszenia pienienia.
Regulowana prędkość wyjmowania dyszy nurkowej dla produktów spieniających.
Regulowana prędkość napełniania w zależności od charakterystyki przepływu produktu.
Lokalizator szyi zapewnia dokładne umiejscowienie wylotu butelki przed napełnieniem małych butelek.
Wydrążony tłoczysko cylindra pneumatycznego ułatwia dokręcenie rozszerzalnych teflonowych pierścieni tłokowych bez otwierania napełniacza tłoka podczas pracy.
Produkt jest napełniany swobodnym przepływem bez przeciwciśnienia.

Regulacja głośności

Kombinowana regulacja objętości w maszynach wielogłowicowych z indywidualną precyzyjną regulacją objętości między cylindrami.
Skala pomiaru długości regulacji skoku przewidziana do powtórnych kalibracji.
Dozowana objętość zależy od długości skoku, co daje dodatnie przemieszczenie produktu.
Cały zespół regulacji objętości umieszczony w szczelnej szafce z tyłu urządzenia.

Automatyka przenośników

Długość przenośnika - w zależności od liczby głowic.
Regulowane prowadnice boczne dla różnych rozmiarów pojemników.
Napęd 0,25 KM z odpowiednią przekładnią redukcyjną Bonfingloili. Dożywotnie smarowanie.
Regulowane czujniki optyczne / zbliżeniowe do wykrywania butelek na linii przenośnika.
Korki z pneumatycznymi siłownikami do regulacji prędkości zatrzymywania i wycofywania, w celu dokładnej regulacji linii.

Bezpieczeństwo i blokady

Bez butelki - bez napełnienia. Napełnianie rozpoczyna się tylko wtedy, gdy butelki znajdują się pod odpowiednimi głowicami napełniającymi.
Napełnianie po zablokowaniu przenośnika - brak napełnienia.
Czujnik dyszy „domowej” do zatrzymywania ruchu butelki do momentu całkowitego wycofania się dyszy po napełnieniu, aby uniknąć przewrócenia się butelki.
Przycisk zatrzymania awaryjnego do nagłego zatrzymania linii napełniania.

Pneumatyka

Wszystkie elementy pneumatyczne są samosmarujące. Nie wymaga smarowania.
Wszystkie elementy sterowania pneumatycznego są starannie umieszczone w osobnej szafce.
Pneumatyczne elektromagnetyczne zawory rozdzielające o długiej żywotności sterowane szpulą.
Ukryte rurki PU od szafki do cylindrów pneumatycznych.
Wraz z maszyną dostarczane są regulatory filtrów.
Opatentowane uszczelnienie tłoka „8”, umożliwia płynny ruch tłoka przy bardzo niskich prędkościach bez szarpnięć, ułatwiając w ten sposób płynne napełnianie, co jest specjalnością naszej maszyny.

Sterowanie elektryczne i logiczne

Okablowanie paneli profesjonalnie wykonane za pomocą korytek kablowych, tulejek, okablowania strukturalnego.
Ukryte okablowanie obwodu sterowania elektrycznego dla PLC.
Alfanumeryczny 2-liniowy wyświetlacz cyfrowy.
Wejście PLC - wyjście 24 V DC.
Sterowane mikroprocesorem pneumatyczne cylindry synchronizują logikę.
Wyświetlacz licznika produkcji w PLC.
Słupek lampki kontrolnej RYB do wskazywania stanu maszyny.
Głowica napełniająca Logic nadaje się do uruchamiania pojedynczych głowic, w rzadkich przypadkach awarii jednej lub dwóch głowic.
Przycisk dotykowy Sterowanie PLC do wprowadzania danych.
Schemat ideowy i schemat drabinkowy PLC dostarczony z maszyną.

składniki

Pneumatyka SMC, Japonia
Czujniki Omron / Datalogics.
Switches of Schneider, Niemcy.
Napędy Bonfingloili, Włochy.
Taśma przenośnikowa Magris, Włochy.
PLC Mitsubishi, ABB, Siemens lub Allen Bradley.
